HD CAR VIEW SYSTEMTM
※写真や画面はイメージです。実際とは異なる場合があります。
見える安心を支える、進化した機能性。
■装着型式指定(自マーク)取得
コシダテックのバックカメラシステム(C-800+HM-8000A)は、
国土交通省の定める視認性の厳しい条件をクリアし、
装置型式指定(自マーク)を取得。
認可された製品の組み合わせで
認可時の指定条件通り取り付けすることで、
保安基準適合となり、義務化されている
後退時車両直後確認装置に適合します。
-
夜間や暗い場所でも鮮明に撮影できる
123万画素 高感度カメラ
CMOSセンサー採用により昼夜を問わず高い視認性を実現。
満月の⽉明かり程度の明るさ(0.1lx)でも使⽤できる⾼感度カメラが、暗い場所でも鮮明映像を映し出します。
-

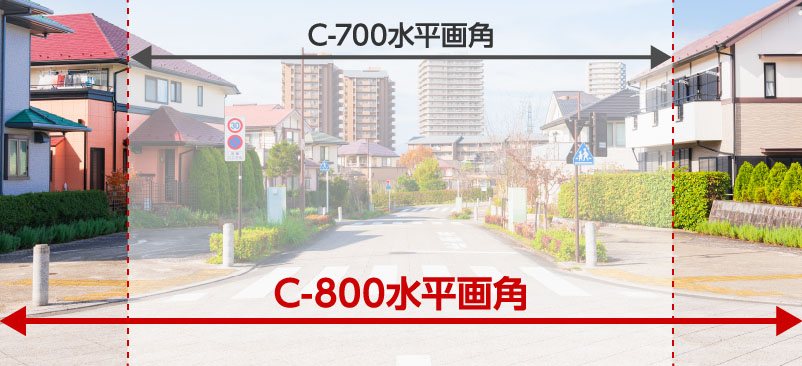

水平画角160°カメラで広い視界を確保
⽔平画⾓最⼤160°、垂直画⾓最⼤90°の広角カメラで車両周辺の死角を低減します。
※イメージ
-
専用ブラケットで車種、用途に合わせた
自在な取付が可能
多彩な取付を可能にする専用ブラケットで見えない不安を軽減。
-
高圧洗浄機にも耐えるタフネス設計
洗車機はもちろん、高圧洗浄機の水圧にも耐える高耐久設計。
また、動作温度も幅広く寒冷地でも活躍します。(14.7MPa対応)
型番 |
素子解像度 |
画角 |
防水構造 |
動作温度範囲 |
外形寸法 |
C-800 |
CMOS 123万画素 |
水平:約160° 垂直:約90° |
IP69K 高圧洗浄14.7MPa対応 |
-30~+70 |
W29.6×H29.6×D40.0 |
-
8インチHD高画質モニター
8インチHD大画面液晶採用ではっきり、見やすく、安全運転をサポート
-
どこから見ても鮮やかな映像&
オートディマー
広視野角LCDパネル採用で、どんな角度からも見やすい画面
運転状況によって変化するドライバーの視点をカバーするため、上下・左右170°の広視野角LCDパネルを採用。さらに時間や場所によって変わる車内の明るさの変化に対応する自動輝度調整機能(オートディマー)を搭載。
-
2分割表示やカメラ切り替えが
1ボタンで簡単操作
1ボタンでカメラの切り替えや分割表示が素早く簡単に行えます。
バックギアやウィンカーでの自動切り替えにも対応。
-
ドライブレコーダー等の接続対応
もしもの時にも安心なドライブレコーダーやデジタルタコグラフへの映像出力機能を搭載。
型番 |
モニター |
電源 |
画素数 |
出力端子 |
画面分割 |
動作温度範囲 |
外形寸法 |
HM-8000A |
8型 |
DC12V/24V |
1280×720 |
〇 |
〇 |
-20~+70 |
W203×H132 ×D35.2 |
システム構成例
1カメラ構成
車両後方の視界を確保⽔平画⾓最⼤160°のワイドな視界で、人や障害物を素早く視認できます。
2カメラ構成
後方に加え、死角の多い左側面もカバー車両左側面の死角をカバーし、広範囲の危険を察知できます。
小型軽量カメラなので、取付位置を選びません。
※車両への取付には取付ブラケット、アタッチメント等が別途必要です。
接続ケーブルは、つなぎ合わせて延長できます。
小型HDカメラ C-800
撮像素子 |
1/3.2型カラーCMOS |
有効画素数 |
123万画素(1296H×976V) |
画角 |
水平:約160° 垂直:約90° |
外形寸法 |
W29.6×H29.6×D40.0mm |
使用照度 |
0.1lx~100,000lx |
質量 |
100g(本体) |
耐振性 |
JIS D1601(110m/S2) 10.2G |
耐水性 |
IP69K(高圧洗浄 14.7MPa対応) |
使用保証温度 |
-30℃~+70℃ |
本体色 |
パールグレー |
8インチ 高画質モニター
HM-8000A
入力信号 |
AHD/NTSC |
表示素子 |
8.0型ワイドTFT LCD(16:9) |
カメラ接続台数 |
最大2台 |
外部映像出力 |
RCA×1 |
電源 |
DC12/24V共用 |
外形寸法 |
W203×H132×D35.2mm |
質量 |
450g(本体) |
耐振性 |
JIS D1601(110m/S2) 10.2G |
使用保証温度 |
-20℃~+70℃ |
本体色 |
マットブラック |
同梱付属品 |
電源ケーブル |
装置型式指定 関連書類について
保安規準第44条の2「後退時車両直後確認装置」の「細目告示別添129 後方視界看視装置の技術基準」を遵守する為
「カメラモニタリスト」のカメラ取付範囲に従ってカメラを取付けてください。
また、検査時に必要な提出書類もダウンロードいただけます。
【HD-CV8000 取付要領<自マーク認証対応用>】を、ご一読頂いた上で取付をお願い致します。
