トラック輸送事業者の皆様へ TRUCK SONAR トラックソナー

トラック⽤後⽅確認センサーは、カメラの死⾓を「⾳」でカバーし、安⼼・安全をサポートします。

超⾳波センサー

バックカメラがあれば安⼼！と
思っていませんか？

バックアイカメラ装着に
対する満⾜度

平成24年11⽉「死⾓低減装置に関する調査結果」
公益財団法⼈⽇本⾃動⾞輸送技術協会より抜粋

よくあるトラブル

よそ⾒して映像を
確認していなかった
サイドミラーばかり⾒ていて
後ろの障害物に気づかなかった
周りが暗くてカメラの映像が
よく⾒えなかった
カメラに頼りすぎて
死⾓に気づかなかった

ちょっとした事故でも大きな影響が！
事故による経営リスク

業務への影響
- ・警察への出頭や被害者へのお詫びなど事後処理で業務ができない！（当事者・経営者）
- ・職場全体の雰囲気が低下！従業員はもとより荷主にも重いムードが沈滞します。
- ・事業者としても⺠事・刑事・⾏政上の法的責任を負うことも！
⼈的・経済的影響
- ・⾞両修理費の負担。
  また負傷者が発⽣することも。
- ・被害者に対しての休業補償。死亡事故に発展した場合は多⼤な慰謝料が発⽣。
- ・次年度以降の⾃動⾞保険料が増加！

事故防止を徹底したいけど、
どうすれば…

Point1: コシダテックの「トラックソナー」は、
⾳の種類で危険度がわかります！

60cmモード

障害物検知距離	ブザーパターン
60cm以上	鳴りません
60cm～40cm	ピッピッ...(やや早い断続音）
40cm～30cm	ピピピ...（早い断続音）
30cm以内	ピー（連続音）

1mモード

障害物検知距離	ブザーパターン
1m以上	鳴りません
1m～60cm	ピッピッ（ゆっくりとした断続音）
60cm～40cm	ピッピッ...（やや早い断続音）
40cm～30cm	ピピピ...（早い断続音）
30cm以内	ピー（連続音）

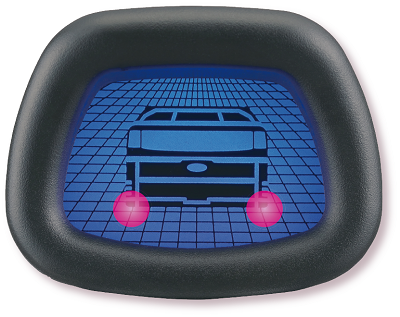

Point2: 更にCAR VISIONとの連動で
モニターに障害物までの距離を表⽰！

モニター [後方]左上側センサー距離 [後方]右上側センサー距離 ※前方左コーナーは音のみの案内となります。イメージバックカメラ

モニター [後方]左上側センサー距離 [後方]右上側センサー距離 ※前方左コーナーは音のみの案内となります。イメージバックカメラ

コシダテック「トラックソナー」
システムは、
視覚と聴覚で安⼼、
安全を
より強⼒にサポートします。

SENSOR

コンパクトなのに
広範囲をカバー！
CAMERA

暗いところでも
クッキリ明るい映像！
MONITOR

長寿命LEDバックライト
搭載で⻑寿命！

備えあれば憂いなし！
安全対策上のメリット

法的責任（企業責任）の
遂⾏

事業者としての法的責任を
果たすことになります。
義務ではなく、
愛情

従業員を守ることは業務への
モチベーション向上につながります。
不測の⽀出やトラブルから
会社を守ります

本来業務に専念することができ、
業務の効率もアップ！

機器構成

トラックソナー
（本体・センサーケーブル・制御装置）

［E213-FA00（3点）］
［E213-LA00（4点）］
- 標準タイプCMOS
  カラーカメラ

  ［C5000R］
- カービジョン⽤
  カメラケーブル
LCDカラーモニター
- 6.1インチ型
  ［CM6010R/
  CM6020R］
- 7インチ型
  ［CM7220R/
  CM7230R］
- モニター取付機器

  標準天吊⾦具
  ［K7210R］

システム構成例

運転席からの死角をバランスよくカバーする 3点センサー

参考いすゞ（エルフ：標準キャブ：2004年5月～）の場合
	①モニター	6.1型モニター	CM6010R	× 1
	②モニター取付機器	天吊金具	K7210R	× 1
	②モニター取付機器	車種別アタッチメント（エルフ：標準キャブ用）	K7225R	× 1
	③カメラ	小型カメラ	C5000R	× 1
	④専用ケーブル	専用ケーブル（15m）	W3015R	× 1
	⑤トラックソナー	3点センサー（後方上部2点・前方左上部１点）セット	E213-FA00	× 1
	※車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。

床にも障害物が多い構内での
車庫入れに便利な後方 4点センサー

日野（デュトロ:ルームミラー・ランプ分離型:2011年8月〜）の場合
	①モニター	6.1型モニター	CM6010R	× 1
	②モニター取付機器	天吊金具	K7210R	× 1
	②モニター取付機器	車種別アタッチメント（デュトロ:ルームミラー・ランプ分離型用）	K7235R	× 1
	③カメラ	小型カメラ	C5000R	× 1
	④専用ケーブル	専用ケーブル（15m）	W3015R	× 1
	⑤トラックソナー	4 点センサー（後方上部2点・後方下部2点）セット	E213-LA00	× 1
	※車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。
