左（左側⽅〜左後⽅）が
死⾓になって起こる事故
内輪差による
巻き込み事故
右折時に左⽅より
⾼速で接近する
⾞両との事故
後退時に⾞体左端に
接触する事故
自動車関連事業
ちょっとした事故でも大きな影響が！
事故による経営リスク
-
業務への影響
- ・警察への出頭や被害者へのお詫びなど事後処理で業務ができない！（当事者・経営者）
- ・職場全体の雰囲気が低下！従業員はもとより荷主にも重いムードが沈滞します。
- ・事業者としても⺠事・刑事・⾏政上の法的責任を負うことも！
-
⼈的・経済的影響
- ・⾞両修理費の負担。
また負傷者が発⽣することも。 - ・被害者に対しての休業補償。死亡事故に発展した場合は多⼤な慰謝料が発⽣。
- ・次年度以降の⾃動⾞保険料が増加！
- ・⾞両修理費の負担。
「サイドビュー」システムなら
死角が見える！
⾼性能サイドビュー＆バックカメラで
⾞両周辺の状況をクリアに把握可能。
危険を未然に察知し、
安全運転を強⼒にサポートします。
- 振動にも⾬にも強い
-
Tough & Waterproof
アルミダイキャスト製の堅牢なボディに加えて
耐塩害コーティング、防⽔構造を採⽤。
さらにレンズ前⾯をガラスで保護。
優れた密閉性で
⾼圧洗浄や豪⾬もシャットアウトします。
- 暗い所でもクッキリ⾼感度
-
High Quality
⽉明かり程度の明るさでも使⽤できる
⾼感度カメラが、暗い場所でも鮮明映像を
映し出します。
- 左右も上下も広い視界
-
Wide View
左右はもちろん、
上下⽅向もクリアに⾒渡せるワイドビュー。
広⾓カメラで、⼿前から遠⽅まで的確に把握できます。
- LEDバックライト
-
Long Life
⻑寿命LEDバックライトを採⽤し、
液晶パネルの⻑寿命化を実現。
あわせて⾼画素・⾼輝度・広視野⾓を実現し、
明るく⾒やすい画⾯で安全運転を
⻑期間サポートします。
- Point1
- 状況に合わせて分割表⽰が可能
狭いスペースでも安全
両端に障害物がある狭いスペースでも
バックを広く⾒渡せる
1画⾯表⽰で安全に駐⾞できます。
左折時の死⾓をカバー
左サイドの死⾓もひと⽬で確認できる
2分割ビュー対応。
更にウィンカーで⾃動切り替え可能も可能です。
- Point2
- 様々な状況に対応する柔軟性
- 前⽅確認にも便利
-
正像／鏡像切替
取付位置に応じて正像/鏡像の切替えが
必要な場合も安⼼。
後⽅や前⽅、側⾯、⾞内など各々の
位置に応じた安全確認ができます。
（※モニターにて切換えを行います。）
- 左右の確認も可能
-
複数台のカメラ接続
カラーLCDモニターは
最⼤4台のカメラを接続可能。
⾞両後⽅だけでなく、側⾯や庫内など、
様々な箇所に取り付けたカメラの
映像を確認できます。
- 後⽅確認をサポート
-
距離マークを表⽰
⼿前から0m、1m、2m、3m、5m、7m、
10m、15m地点の距離マークを表⽰。
- Point3
- 特殊⾞両など様々な⾞種で対応可能
箱型トラック
コンパクトな筐体でサイドミラーに取付可能。
⾞幅規制もクリアです。
タンクローリー
タンク下部に取り付ければ、⾞体の動きに合わせて
死⾓の状況を的確に把握できます。
トレーラー（キャリア）車
トレーラー側に取り付け可能。
⾞体の動きに合わせて死⾓の状況を
的確に把握できます。
庫内管理にも使えます
後⽅・庫内の映像を分割表⽰する事により、
安全確認と庫内確認が同時に可能。
- Point4
- 後方確認に対応したシンプル構成も可能
- ※1天吊金具のほかに車種ごとにアタッチメントが必要
| 参考 | |||
|---|---|---|---|
| ①モニター | 6.1型モニター | CM6010R | × 1 |
| ②モニター取付機器 | 天吊金具 | K7210R | × 1 |
| 車種別アタッチメント | K7225R | × 1 | |
| ③カメラ | 小型カメラ | C5005R | × 1 |
| ④専用ケーブル | 専用ケーブル（15m） | W5015R | × 1 |
- ※車種によりアタッチメント・ケーブルの変更、延長ケーブル等が必要になる場合があります。
製品ラインアップ
カメラ[CMOSタイプ]
鮮明なカラー映像で撮影。選べる3タイプ。
専用モニターだけでなく、
お手持ちのカーナビのモニターにも接続できます。(専用のパワーアダプタ(P-0400/P0400R)が必要)
C5005R
様々な用途、車種に対応可能な小型カメラ。
| 撮像素子 | 1/3.2型カラーCMOS（1,282H×486V） |
|---|---|
| 画素数 | 62万画素 |
| レンズ | f=2.1mm F=2.0 |
| 画角 | 水平：約119° 垂直：約90° |
| 外形寸法 | 52（W）× 40（H）× 38.4（D）mm（本体のみ） |
| 解像度 | 水平330TV本以上 垂直約340TV本 |
| 使用照度 | 0.5lx～100,000lx |
| 質量 | 約135g以下（本体のみ） |
| 耐振性 | JIS D 1601 110m/s2 5～100Hz |
| 耐水性 | JIS D 0203（高圧洗浄 最大14.7MPa対応） |
| 使用保証温度 | －15℃～＋60℃ |
C4015R
| 撮像素子 | 1/3.2型カラーCMOS（1,282H×486V） |
|---|---|
| 画素数 | 62万画素 |
| レンズ | f=2.0mm F=2.0 |
| 画角 | 水平：約124° 垂直：約94° |
| 外形寸法 | 92（W）× 40（H）× 40.7（D）mm（本体のみ） |
| 解像度 | 水平330TV本以上 垂直約340TV本 |
| 使用照度 | 0.5lx～100,000lx |
| 質量 | 約175g以下（本体のみ） |
| 耐振性 | JIS D 1601 110m/s2 5～100Hz |
| 耐水性 | JIS D 0203（高圧洗浄 最大14.7MPa対応） |
| 使用保証温度 | －15℃～＋60℃ |

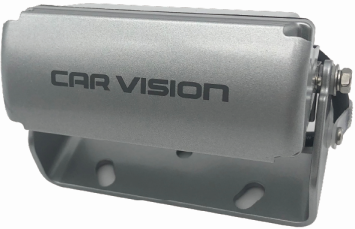

C4065R
レンズ前面に防護シャッターを採用。
| 撮像素子 | 1/3.2型カラーCMOS（1,282H×486V） |
|---|---|
| 画素数 | 62万画素 |
| レンズ | f=2.0mm F=2.0 |
| 画角 | 水平：約124° 垂直：約94° |
| 外形寸法 | 92（W）× 40（H）× 46.2（D）mm（本体のみ） |
| 解像度 | 水平330TV本以上 垂直約340TV本 |
| 使用照度 | 0.5lx～100,000lx |
| 質量 | 約230g以下（本体のみ） |
| 耐振性 | JIS D 1601 110m/s2 5～100Hz |
| 耐水性 | JIS D 0203（高圧洗浄 最大14.7MPa対応） |
| 使用保証温度 | －15℃～＋60℃ |
LCDカラーモニター
高精細ワイド液で、昼夜を問わず快適映像。
輝度補正、複数カメラの接続・切替、遠近感をつかみやすい距離マーク表示など、充実した機能を搭載しています。
6.1型
CM6010R/CM6020R
最大3台のカメラに対応在庫僅少
| 入力信号 | NTSC/PAL（自動切替） |
|---|---|
| 表示素子 | 6.1型ワイドTFT LCD（16：9） |
| カメラ接続台数 | CM6010R：最大1台 CM6020R：最大2台/外部映像入力×1 |
| 電源 | DC12/24V共用 |
| 外形寸法 | 168（W）× 114（H）× 33.6（D）mm （ボタン・突起物含まず） |
| 質量 | CM6010R：340g以下（本体のみ） CM6020R：350g以下（本体のみ） |
| 耐振性 | JIS D 1601 45m/s2 5〜100Hz |
| 使用保証温度 | 0℃〜＋50℃（ただし結露なきこと） |
| 本体色 | ダークメタリックグレー |
| 同梱付属品 | 専用ケーブル×１、取扱説明書×１ |
7.0型
CM7220R/CM7520R
最大2台のカメラに対応
| 入力信号 | NTSC |
|---|---|
| 表示素子 | 7.0型ワイドTFT LCDカラーモニター |
| カメラ接続台数 | CM7220R：最大１台 CM7520R：最大２台 |
| 外部映像入力 | １系統（RCA） |
| 電源 | DC12/24V車共用 |
| 外形寸法 | 190（W）× 124（H）× 33.6（D）mm |
| 質量 | 390g以下（本体のみ） |
| 耐振性 | JIS D 1601 45m/s2 5〜100Hz |
| 使用保証温度 | -20℃〜＋60℃ |
